Denumirea Proiectului: Înființarea unei noi unități pentru producția de extruziuni din titan și componente prelucrate din titan/aluminiu

Locație: jud. Maramureș, oraș Tăuții Măgherăuș, f.n.

Descriere:

DATE STRUCTURALE

Dimensiuni generale: Hala Producție 13 tronsoane

  • suprafața construita 71.116 mp.
  • dimensiuni in plan 388,50 x 183,05m
  • deschideri 19 x 20.00 m;
  • travee 9 x 20.00 m;
  • inaltimea libera sub grinzile principale 11.65m
  • cădirea este realizata in 13 tronsoane cu rosturi
  • trame zona de etaj 10.0 x 10.0m
CORP VESTIARE SI BIROUI P+2E 3 tronsoane
  • suprafața construita 2.273 mp.
  • dimensiuni in plan 184.0 x 12.35m
  • deschideri 1 x 9,50m
  • travee 30 x 6,0m
  • inaltimea libera etaj 4.25m
  • cădirea este realizata in trei tronsoane cu rosturi
CLADIRE BIROURI
  • suprafața construita 1.665 mp.
  • dimensiuni in plan 40,70 x 40,90m
  • deschideri 2x15,00m; 1x10,0m
  • travee 2x6,50m; 2x8,50m; 1x10,0m
  • inaltimea libera etaj 3,65m

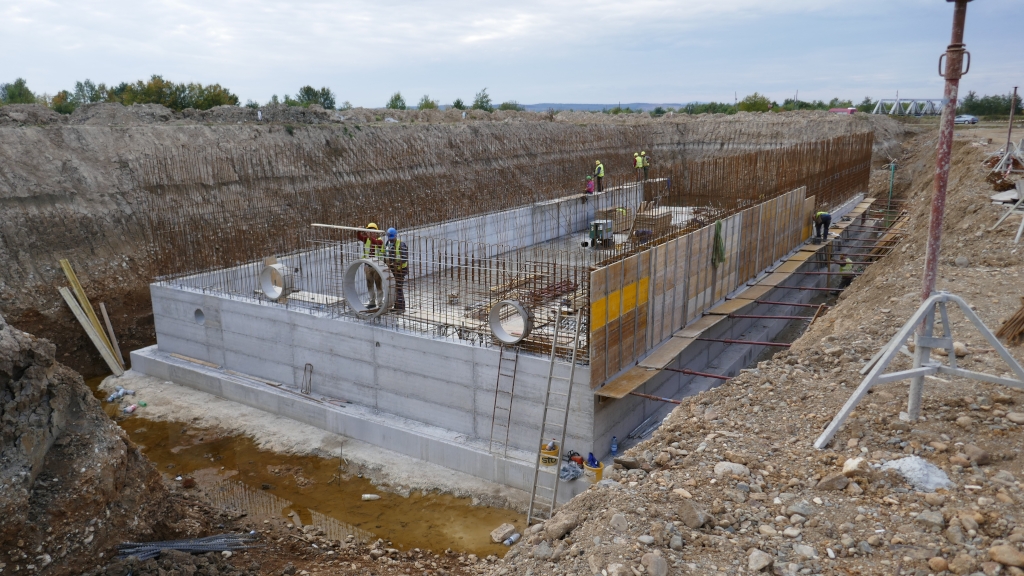

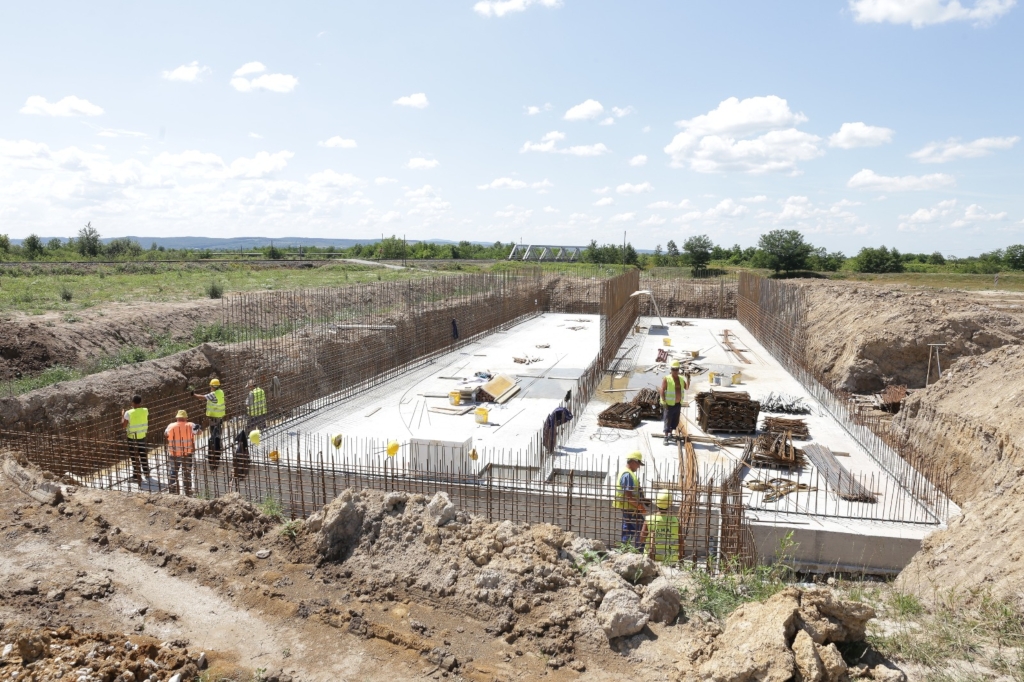

Fundații

  • fundații izolate elastice cu bloc de fundare monolit si guler drept prefabricat
  • perimetral sunt dispuse grinzi de fundare 15cm grosime din beton prefabricat
  • dimensiuni variabile in funcție de solicitări si poziție in structura
  • strat de egalizare C8/10
  • bloc fundație si pahar C20/25
  • armatura de rezistenta S 500

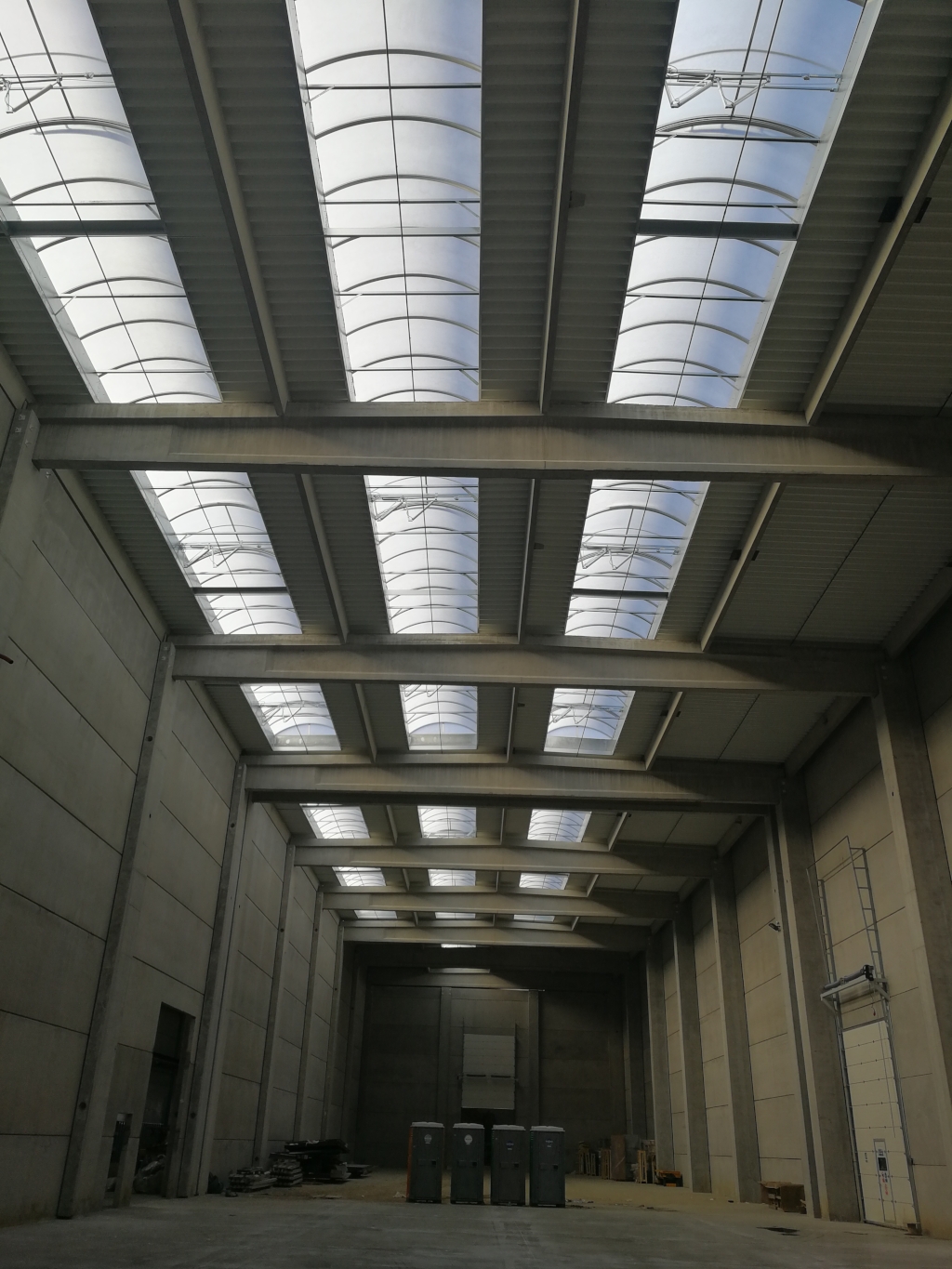

Suprastructura:

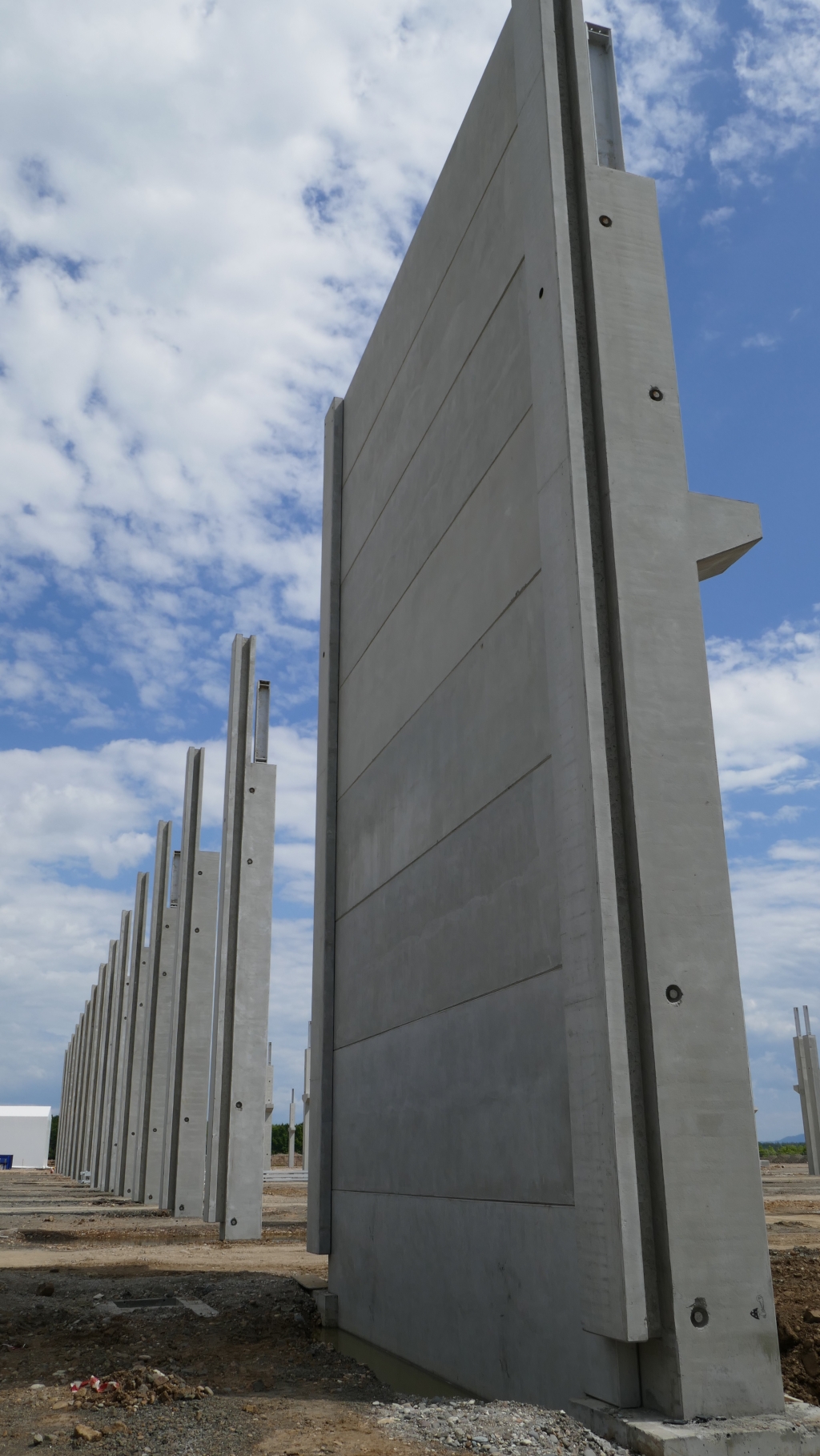

  • stâlpi beton armat C30/37

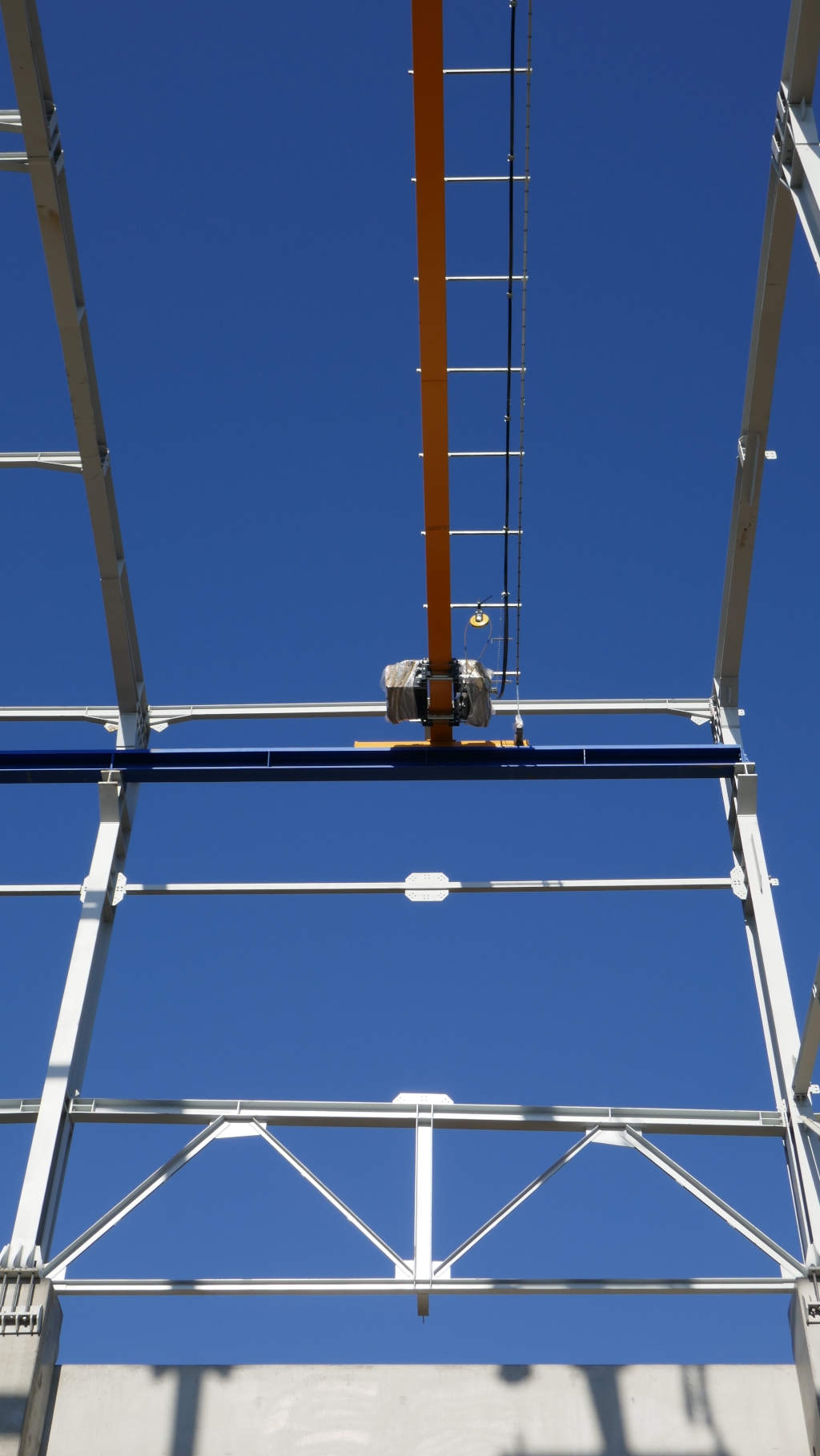

  • ferme metalice spațiale din hotel S235
  • grinzi si pane de acoperiș din beton armat si precomprimat C50/60 si C40/50
  • contravântuiri metalice in planul acoperișului
  • grinzi de planșeu precomprimate C40/50
  • elemente de planșeu TT C40/50
  • suprabetonare 10 cm C25/30
  • cadre din beton armat
