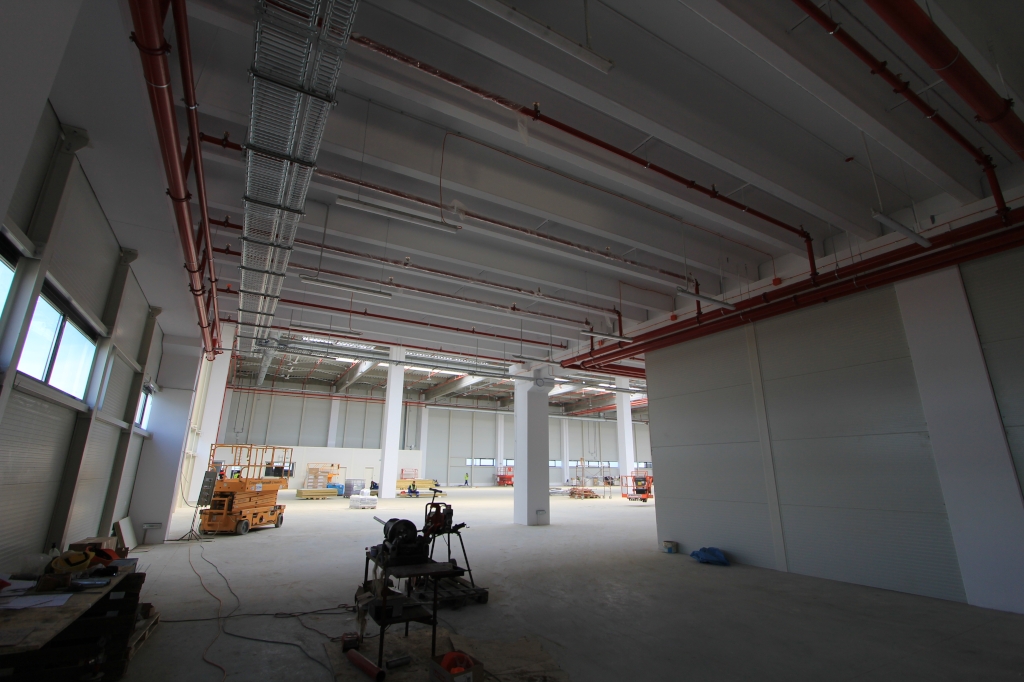

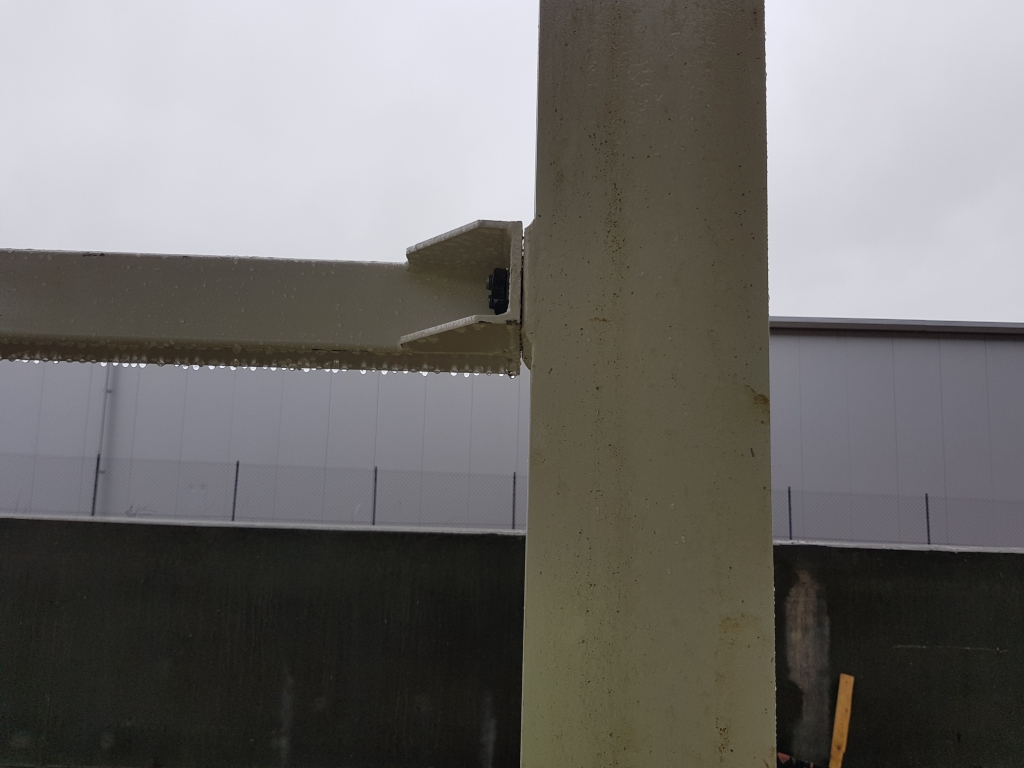

Execuție

Randari

Denumirea Proiectului: Extindere Spatii De Productie

Locație: Com. Cristian, str. Salzburg, nr. 4, jud. Sibiu

Descriere:

DATE STRUCTURALE

Dimensiuni generale:

  • dimensiuni in plan 140.0 x 72.0m
  • deschideri 2x24 + 1x18 m
  • travei 1x5; 9x10,75; 1x12,25; 1x9,25; 1x10,75; 1x5,0m
  • inaltimea libera sub grinzile principlae 10.28m
  • cadirea este realizata cu zone de etaj partial

Infrastructura

  • fundatii izolate elastice cu bloc de fundare monolit si guler drept prefabricat
  • perimetral sunt dispuse grinzi de fundare tip T, cu grosimea inimi de 20 cm și înălțimea
  • sectiuni de 1,35 m, talpa are latimea de 60 cm și grosimea de 20 cm.
  • dimensiuni variabile in functie de solicitari si pozitie in structura
  • calitate beton strat de egalizare C16/20
  • calitate beton monolitizare stalpi în pahar C30/37
  • calitate beton în blocul de fundatie C20/25 și pentru pahar C25/30
  • armatura de rezistenta S 500 (BST500)

Suprastructura:

  • cadre din beton armat prefabricat
  • stalpi beton armat C40/50
  • grinzi si pane de acoperis din beton armat si precomprimat C50/60 si C40/50
  • contravantuiri metalice in planul acoperisului – montanti țeava 120x120x4 și contravntuiri bare ϕ30mm
  • grinzi de planseu precomprimate C50/60
  • elemente de planseu TT C40/50
  • suprabetonare 10 cm C30/37
